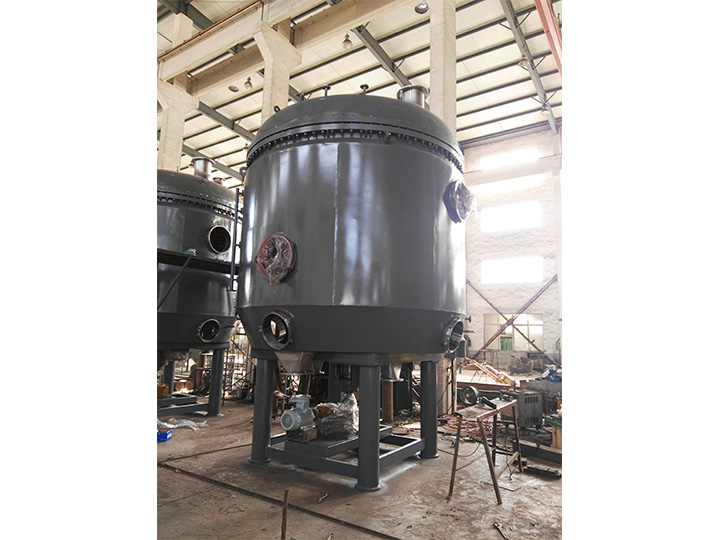

PLG盘式干燥机

产品概述：一、设备概述湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的达干燥盘外缘，在大干燥盘上的物料向里移动并从中间落料口落入下一…

在线咨询

精良品质·匠心制造

产品详情图片集锦

一、设备概述

湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的达干燥盘外缘，在大干燥盘上的物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。

中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水和导热油。加热介质由干燥盘的一端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后被耙叶移送到出料口排出。水分从物料中逸出，由设在顶盖上的排湿口排出。真空型盘式干燥机的湿气由设在顶盖上的真空泵抽出。从底层排出的物料可直接包装。

二、设备特点

1. 调控容易，适用性强

2. 操作简单、容易

3. 热效率高，能耗低

4. 操作环境好，可回收溶剂

5. 安装方便，占地面积小

三、技术参数

型号	1200 /4	1200 /6	1200 /8	1200 /10	1200 /12	1500 /6	1500 /8	1500 /10	1500 /12	1500 /14	1500 /16	2200 /6	2200 /8	2200 /10	2200 /12	2200 /14	2200 /16
外径 (mm)	1865					2166						2900
高度 (mm)	2877	3297	3717	4137	4557	3327	3747	4167	4587	5007	5427	3781	4201	4621	5041	5461	5881
干燥面积 (m2)	3.3	4.9	6.6	8.2	9.9	8.0	10.7	13.4	16.1	18.8	21.5	18.5	24.6	30.8	36.9	43.1	49.3
功率 (kW)	1.1		1.5		2.2				3					4		5.5
型号	2200 /18	2200 /20	2200 /22	2200 /24	2200 /26	2500 /10	2500 /12	2500 /14	2500 /16	2500 /18	2500 /20	2500 /22	2500 /24	2500 /26	3000 /10	3000 /12	3000/14
外径 (mm)	2820					3115									3768
高度 (mm)	6301	6721	7141	7561	7981	4821	5241	5661	6081	6501	6921	7341	7761	8181	5643	6143	6643
干燥面积 (m2)	55.4	61.6	67.7	73.9	80.0	43.8	52.5	61.3	70.0	78.8	87.5	96.3	105	113.8	60.0	72.0	84.0
功率 (kW)	7.5		11			5.5		7.5		11			15		11
